Drucksensor-Glühkerze

Eine durch den Sensor optimierte Verbrennungsleistung und die Elektronik im Glühstift sind die wichtigsten Erfolgsfaktoren für die beachtliche Abgasreduzierung, die mit der richtigen Drucksensor-Glühkerze erreicht werden kann.

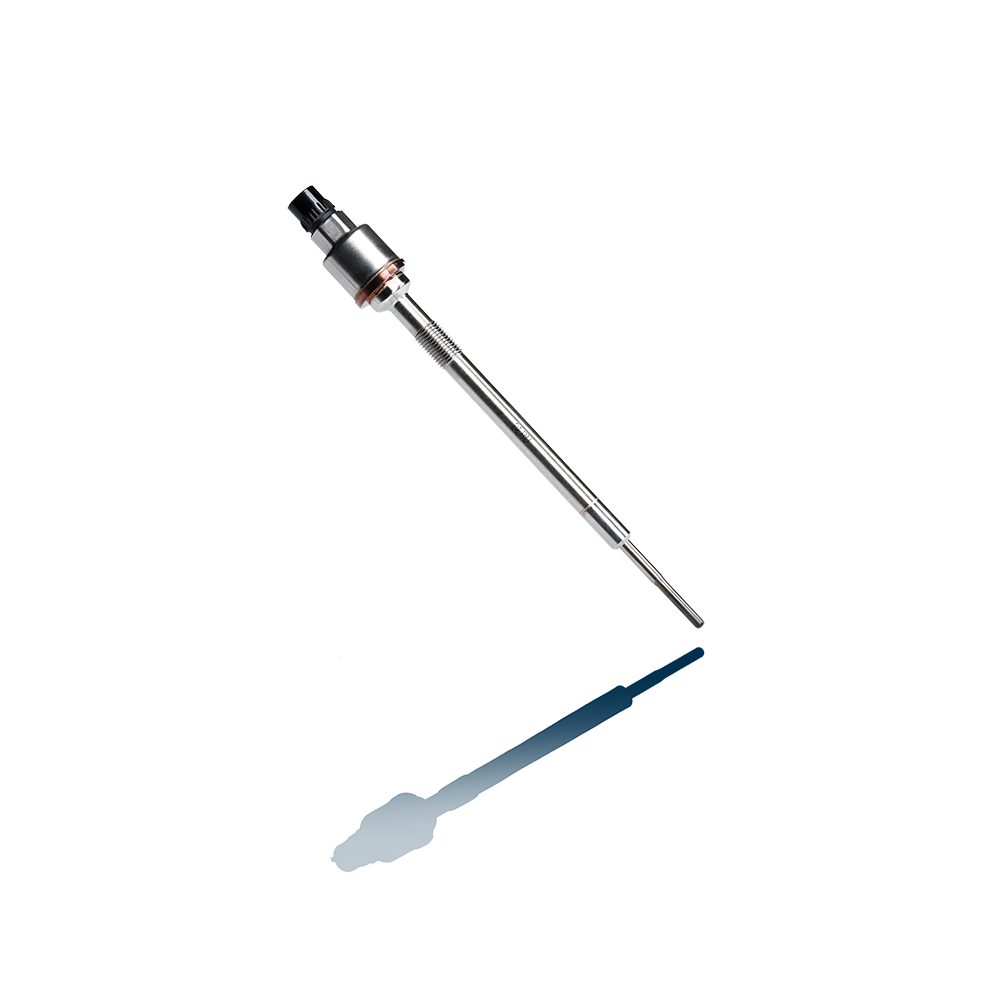

pressure-sensor-glow-plug

BERU® Drucksensor-Glühkerze:
Zukunftsweisende Lösung zum Schutz unserer Umwelt

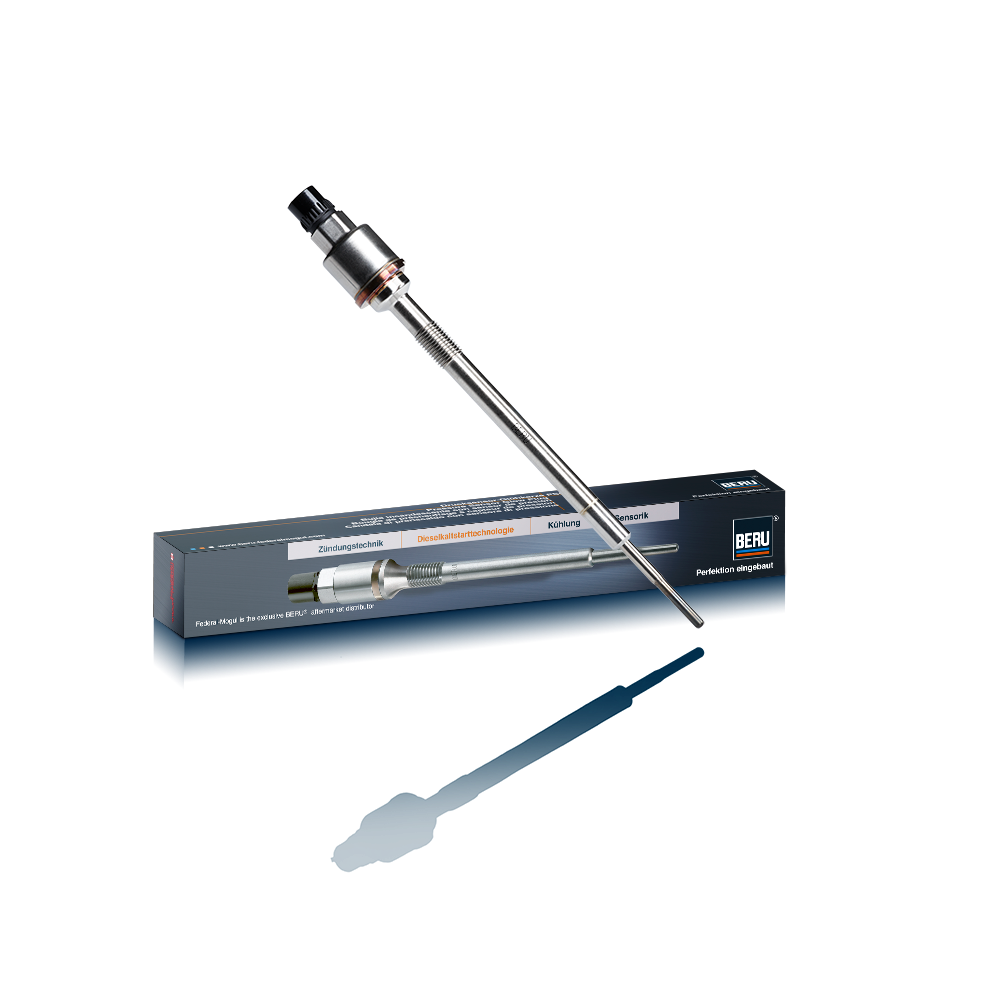

pressure-sensor-glow-plug-packaging

Die mit zahlreichen Innovationsauszeichnungen ausgezeichnete BERU® Drucksensor-Glühkerze wurde zu einem ganz bestimmten Zweck entwickelt. Sie sollte eine optimale Lösung zur Erfüllung der Anforderungen an Dieselmotoren hinsichtlich der Partikelreduzierung bieten. Die gegenwärtigen und zukünftigen Abgasgrenzen für Dieselfahrzeuge führen schon heute und auch weiterhin zu einer drastischen Verringerung der Partikel und Stickoxide in den Zylindern.



Technische Merkmale



  • Optimierte Verbrennung: Die PSG-Glühkerze misst mit einem integrierten Sensor den Druck im Brennraum und meldet diesen an die Motor-Steuerelektronik
  • Sensorprinzip: piezoresistiv
  • Beweglicher Heizstab zur Druckübertragung
  • Robustes Dichtelement zwischen Körper und Heizstab
  • Im oberen Teil der Glühkerze integrierte miniaturisierte Elektronik
  • Kalibriert und kundenspezifisch programmiert
  • Integrierter konzentrischer Automobilstecker

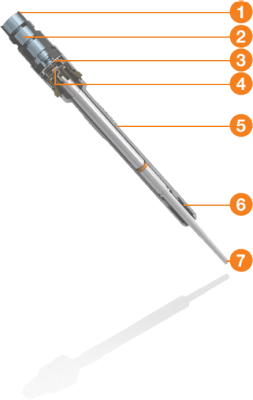

psg section

1 – Stecker

2 – Hochstromverbindung

3 – Leiterplatte mit Elektronik

4 – Messmembran

5 – Glühkerzenkörper

6 – Dichtung

7 – Glühkerzenheizstab

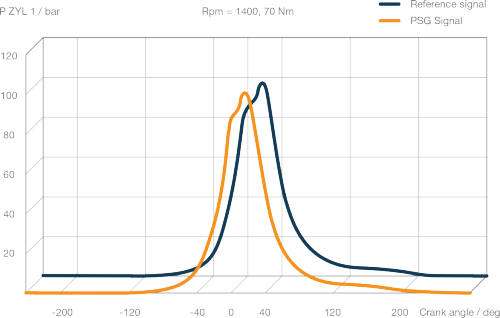

psg pressure curves in comparison

Druckverlaufkurven im Vergleich

Folgende Druckkurven zeigen den Verlauf eines PSG-Signals und eines Referenzsensor-Signals im Brennraum eines Prüfstandmotors.

Technische Daten


Arbeitstemperatur:
Druckbereich:

Sensor

Versorgungsspannung (Vdd):
Ausgangssignal:
Bandbreite:
Genauigkeit:

Glühfunktion

Strom 60 s:
Temperatur nach 60 s:
Höchsttemperatur:


-40–140 °C (max. 150 °C)
0–200 bar (max. 210 bar)



5,0 V oder 3,3 V
ratiometrisch
0 bis 5 kHz
± 2 %



< 10 A
> 980 °C
1.100 °C



VORTEILE AUF EINEN BLICK

Innovativ

Zukunftsweisende, hochentwickelte Eigenschaften und Leistungsresultate

Umweltfreundlich

Optimierte Verbrennung resultiert in reduzierten Partikelemissionen

Exklusiv

Exklusive und patentierte BERU® Entwicklung

Verwenden Sie unseren Teilefinder, um die für Ihren speziellen Bedarf konzipierte Glühkerze zu finden.
